Komponen , Fungsi , dan Perakitan Komputer

  • Komponen - komponen & Fungsi

1.Motherboard


Papan induk (motherboard) adalah papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo.


2.Processor
CPU (singkatan dari Central Processing Unit), merujuk kepada perangkat keras komputer yang memahami dan melaksanakan perintah dan data dari perangkat lunak. Istilah lain, prosesor (pengolah data), sering digunakan untuk menyebut CPU. Adapun mikroprosesor adalah CPU yang diproduksi dalam sirkuit terpadu, seringkali dalam sebuah paket sirkuit terpadu-tunggal.

3.Memory/RAM

Memory fisik merupakan istilah generik yang merujuk pada media penyimpanan data sementara pada komputer. Setiap program dan data yang sedang diproses oleh prosesor akan disimpan di dalam memori fisik. Data yang disimpan dalam memori fisik bersifat sementara, karena data yang disimpan di dalamnya akan tersimpan selama komputer tersebut masih dialiri daya (dengan kata lain, komputer itu masih hidup). Ketika komputer itu direset atau dimatikan, data yang disimpan dalam memori fisik akan hilang.

4.VGA Card












VGA, singkatan dari Video Graphics Adapter, adalah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987.Istilah VGA juga sering digunakan untuk mengacu kepada resolusi layar berukuran 640×480, apa pun pembuat perangkat keras kartu grafisnya. Kartu VGA berguna untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, diperlukan kartu grafis yang berdaya tinggi.

5.Sound Card














Kartu suara (Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara.Ketika anda mendengarkan suara dari sound card,data digital suara yang berupa waveform .wav atau mp3 dikirim ke sound card. Data digital ini di proses oleh DSP (Digital Signal processing : Pengolah signal digital) bekerja dengan DAC (Digital Analog Converter :Konversi digital ke Analog ). Mengubah sinyal digital menjadi sinyal analog, yang kemudian sinyal analog diperkuat dan dikeluarkan melalui speaker.

6.Hardisk















Harddisk atau harddisk drive disingkat HDD adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi piringan magnetis.Data yang disimpan dalam cakram keras tidak akan hilang ketika tidak diberi tegangan listrik. Dalam sebuah cakram keras, biasanya terdapat lebih dari satu piringan untuk memperbesar kapasitas data yang dapat ditampung.

7.Optical drive










Optical Drive terdiri dari beberapa macam jenisnya antara lain :
1.CD-ROM bersifat read only (hanya dapat dibaca, dan tidak dapat ditulisi).Untuk dapat membaca isi
   CD-ROM, alat utama yang diperlukan adalah CD Drive.
2.CD-RW adalah CD-ROM yang dapat ditulisi kembali.
3.DVD-ROM bersifat read only (hanya dapat dibaca, dan tidak dapat ditulisi).Untuk dapat membaca
   isi DVD-ROM,kelebihan DVD-ROM bisa membaca keping DVD
4.DVD-RW adalah DVD-ROM yang dapat ditulisi kembali.
5.DVD-Combo Istilah DVD-ROOM yang bisa menulis kepingan CD

 8. PSU/Power Supply




















PSU Adalah power supply yang menyuplai segalah kebutuhan tegangan pada perangkat keras komputer .


  •   Perakitan

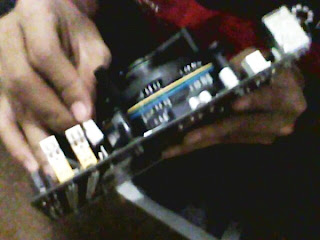

  Langkah Pertama kita buang plastik (karah) penutup prosesor


2. Pasang Prosesor,  lihat kedudukannya perhatikan di salah satu sudutnya ada bentuk segitiga, begitu juga dengan slotnya



3. Paskan kedudukannya kemudian Kunci Prosesor



4. Sekarang kita pasang FAN Prosesor  dan tekan kebawah Kunci Fan Tersebut pastikan ada suara klik yang menandakan kuncinya tepat di kedudukannya.




5. Colokkan Power Fan Prosesor ke Mainboard

6. Kemudian Buka Casing dan Pasang penyangga Mainboad bawaan casing tersebut
7. Lepaskan Seng bawaan tempat kedudukan VGA, USB, dll ( CONNECTORS ). Dan pasang dengan bawaan Mainboard tersebut
8. Sekarang kita pasang Mainboard dan pasang bautnya
9. Pasang Harddisk pada tempatnya dan pasang bautnya


10. Lepaskan tutup depan casing untuk tempat DVD-RW kemudian pasang DVD-RW nya dan pasang bautnya
11. Pasang kabel sata harddisk dan DVD-RW ke Mainboard
12. Pasang Kabel power Harddisk
13. Pasang kabel SATA Harddisk
14. Pasang Kabel power DVD-RW
15. Pasang kabel SATA DVD-RW
16. Pasang kabel Power Mainboar ( EATXPWR 24-PIN )
17. Pasang kabel power ATX 4-PIN
18. Pasang kabel USB Connectors
19. Pasang satu – persatu System Panel Connector

20. Pasang kabel Front Panel Audio Connectors
21. Pasang memory di slotnya dan paskan kedudukannya kemudian kunci dengan menekan ke dalam di bagian kiri dan kanan slot tersebut

Tahap Uji Coba
1.  Pasang kabel power Monitor dan Power Supply
2. Pasang kabel VGA di Monitor dan Port VGA di Casing
3. Pasang kabel  Keyboard ( Sebelah Kiri )
4. Pasang kabel  Mouse ( Sebelah Kanan )

5. Kemudian sambungkan Power Supply dan Monitor ke listrik
6. Tekan power Casing dan Monitor kemudian lihat hasilnya

   Sekarang PC kita sudah siap kita rakit dan kita tinggal menginstal System Operasinya. Tunggu postingan selanjutnya akan kita bahas langkah – langkah Instalasi System Operasi. Demikian Yang bisa saya sampaikan semoga postingan ini bermanfaat bagi kita semua.  Mohon Kritik Dan Saran teman - teman untuk perbaikan kedepannya.
